Steuerstand auf Schwerlastpodest mit Aussichtsplattform

Steuerstand mit Hitzeschutz

Hitzebeständiger Steuerstand für thyssenkrupp rothe erde

Gut geschützt vor hohen Temperaturen und die Produktion stets im Blick

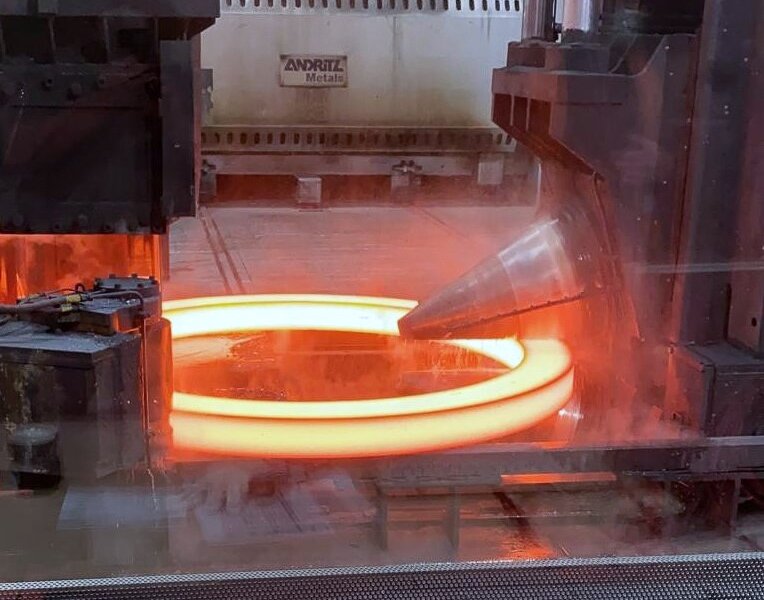

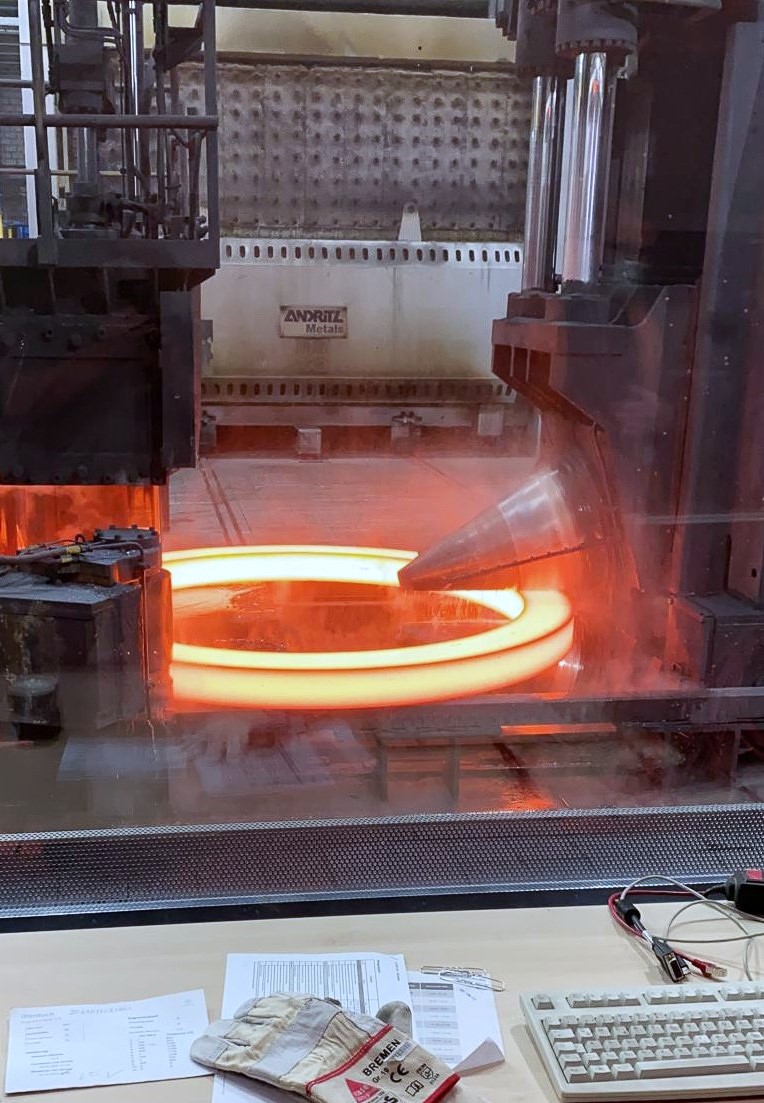

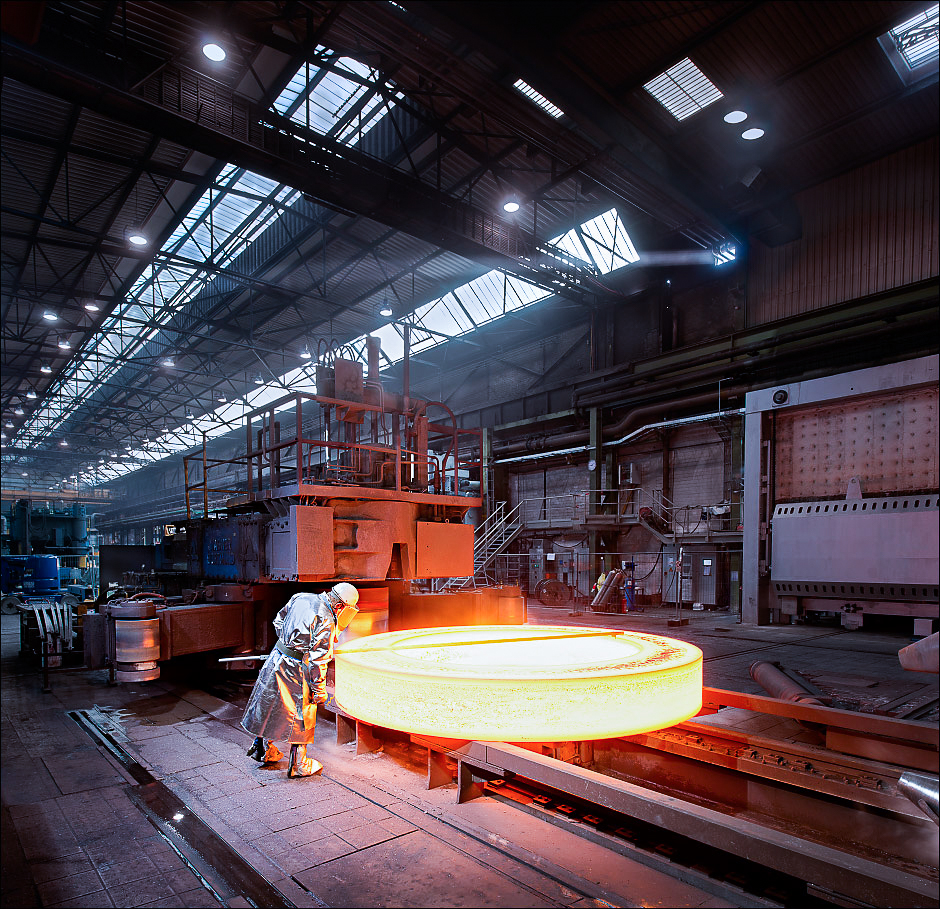

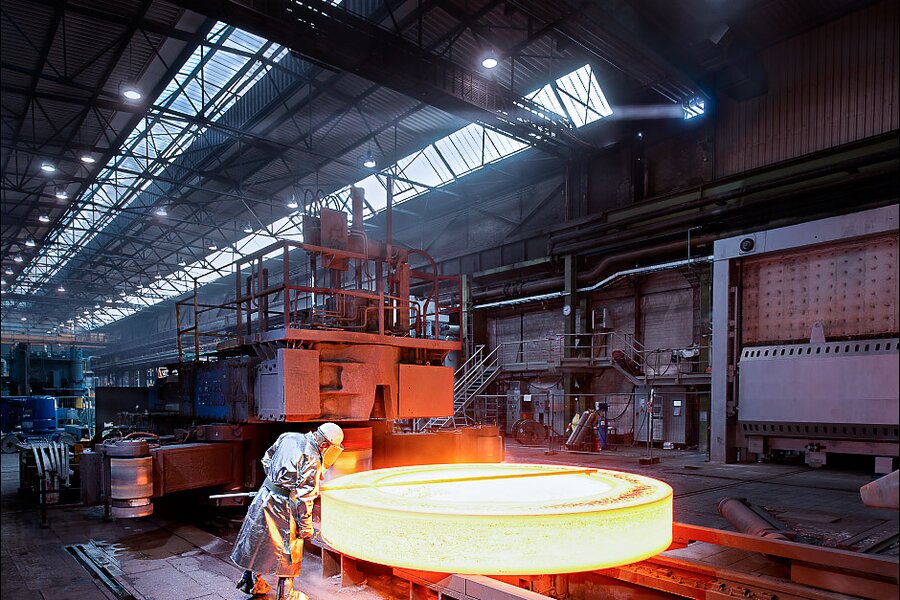

Hitzefrei? So etwas kennen die Mitarbeiter im Stahlwerk thyssenkrupp rothe erde in Dortmund nicht. Denn für die Herstellung der bis zu acht Meter großen Stahlringe wird der Stahl auf 1200 Grad erhitzt. Die Temperaturen in der Arbeitsumgebung können bis auf 45 Grad Celsius ansteigen. Um die Mitarbeiter und die Steuerelemente vor dieser Hitze zu schützen, fertigten wir für die thyssenkrupp rothe erde einen hitzegeschützten Steuerstand. Ausdrücklicher Wunsch war, von dort einen guten Rundumblick ins Werk zu haben.

bullet.getIcon().metadata('alt')
Hitzeschutz-Rolltor
bullet.getIcon().metadata('alt')
Schwerlast-Podest bis 1400 kg/m²
bullet.getIcon().metadata('alt')
Stahlbühne als Aussichtsplattform
bullet.getIcon().metadata('alt')
Hitzegeschützte Sonderverglasung

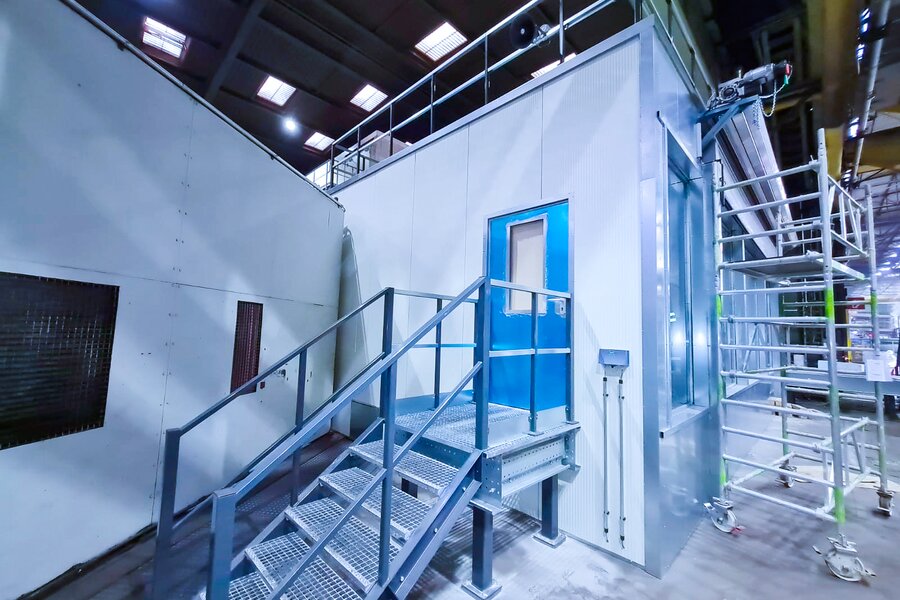

Steuerstand mit Hitzeschutz | © Jansen

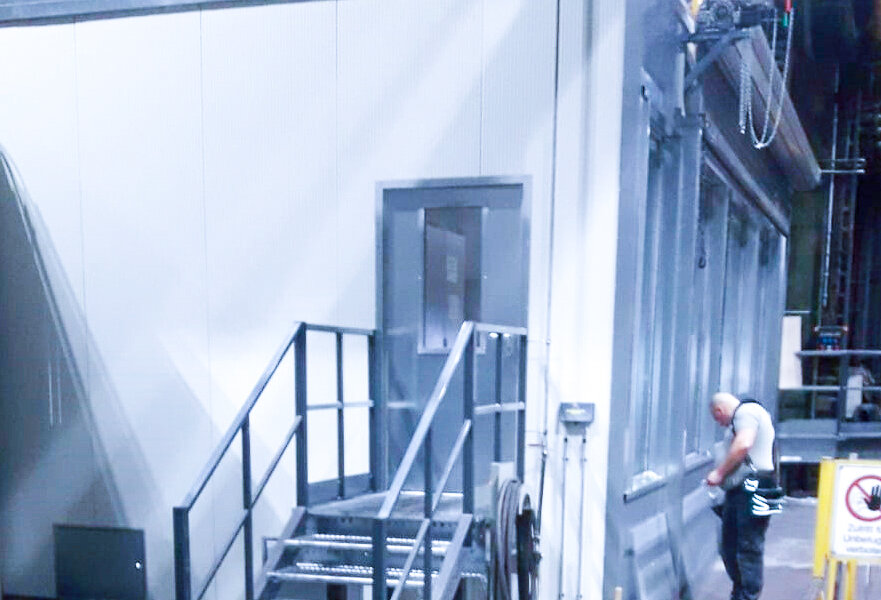

Leitstand mit Hitzeschutz und Bühne | © Jansen
Steuerstand mit Hitzeschutz | © Jansen

Beschreibung

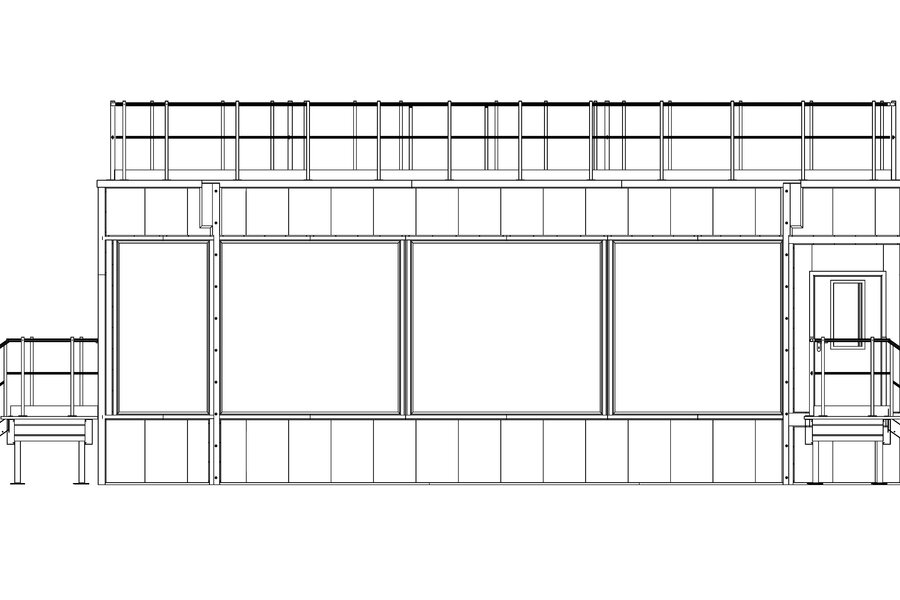

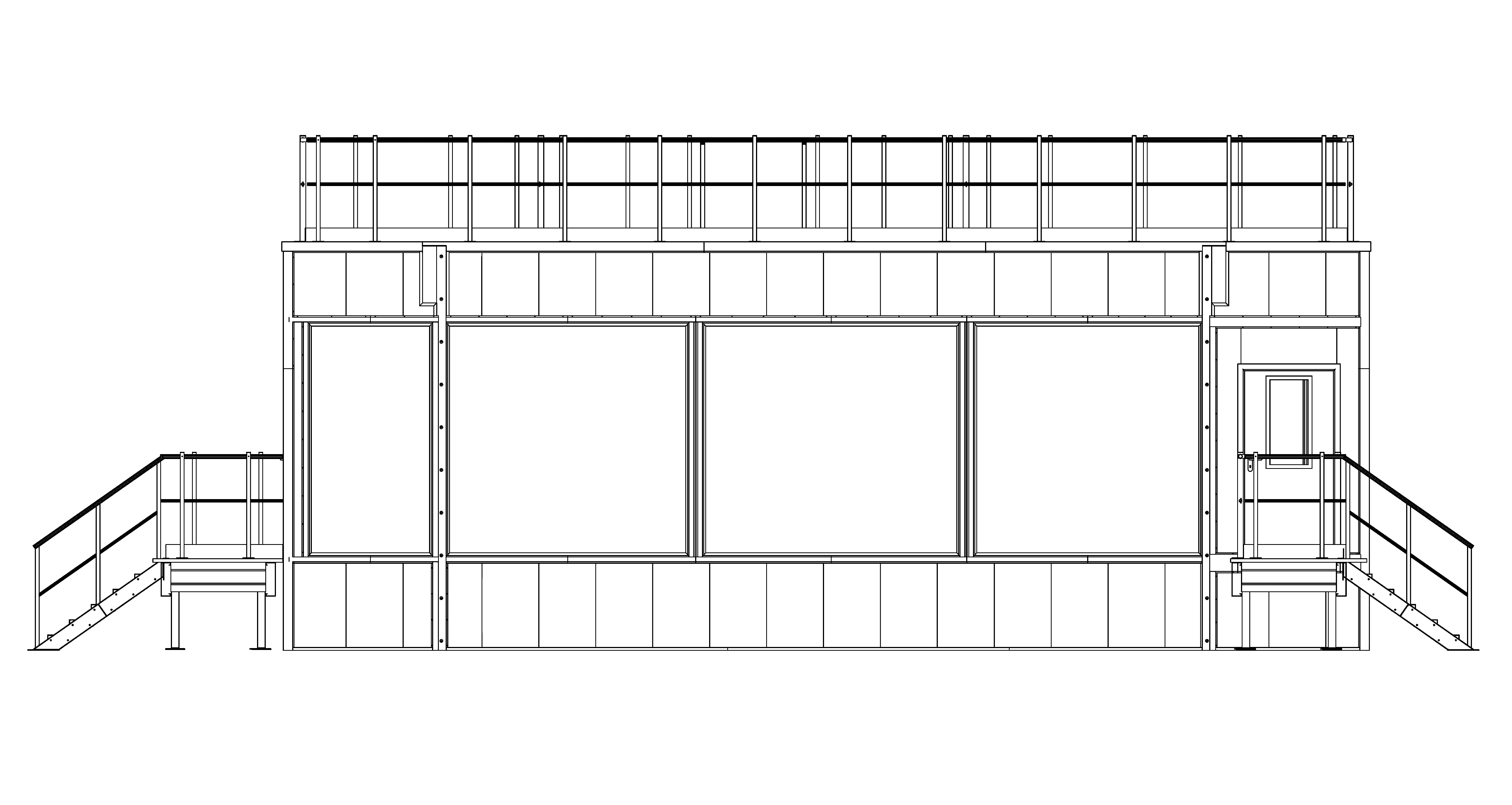

Um dem Wunsch des Rundumblicks zu entsprechen, errichteten wir den neuen Steuerstand auf einem Stahlpodest in einem Meter Höhe. Durch das 500 Kilogramm große Steuerpult, die Anlagenschränke und die Sonderverglasung an der Front ist der 90 Quadratmeter große Raum ein echtes Schwergewicht. Um das zu stemmen, setzten wir eine Schwerlastbühne mit einer Tragkraft von 1400 Kilogramm pro Quadratmeter ein.



Die Sonderverglasung aus wärmereflektierender Beschichtung ist bis zu 120 Grad temperaturbeständig und besteht aus Sicherheitsglas mit Splitterbindung. Damit wir diese Sonderverglasung aufnehmen, aussteifen und absichern konnten, setzten wir sowohl Stahlbau-Hohlprofile als auch Konstruktionsbleche und Mineralwoll-Paneele ein. Ein Schwerlast Roboter brachte die neun Quadratmeter großen Scheiben in die richtige Position. Unser Hitzeschutz-Rolltor schützt die Verglasung im vorderen Bereich zusätzlich vor der extremen Hitze.



Zur weiteren Abschirmung der Wärme wurde das Stahlpodest, also der Boden des Steuerstandes mit hochverdichteten Platten versehen. Die Wand- und Deckenpaneele bestehen aus nicht brennbaren Schallschutzelementen. Die Paneele im Frontbereich verfügen über eine zusätzlich verzinkte Oberfläche.

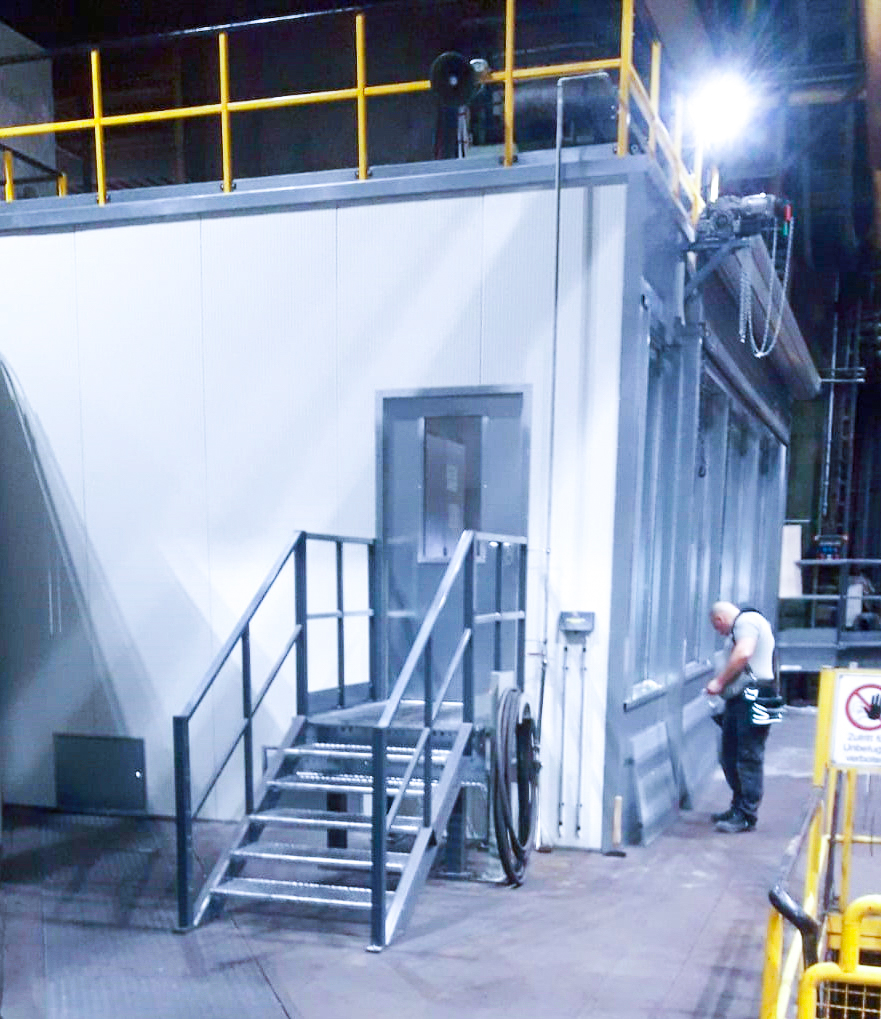

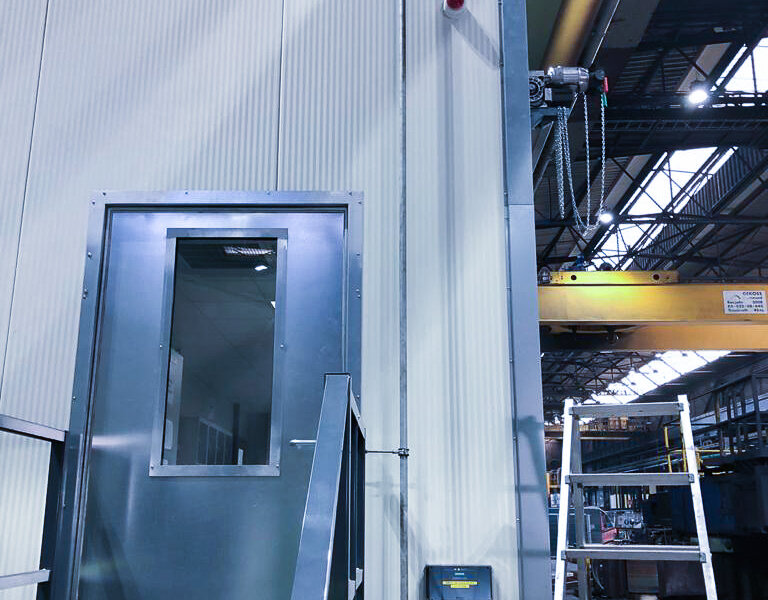

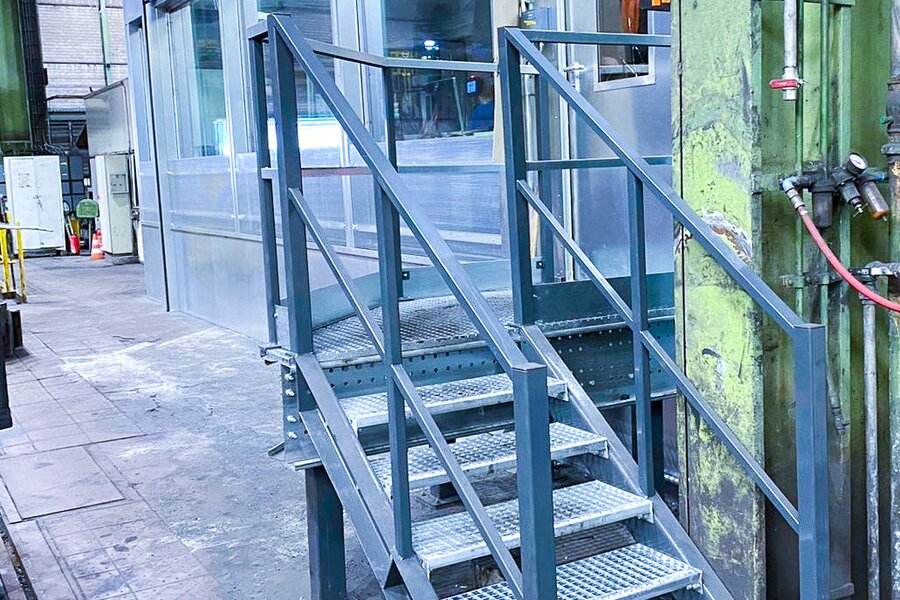

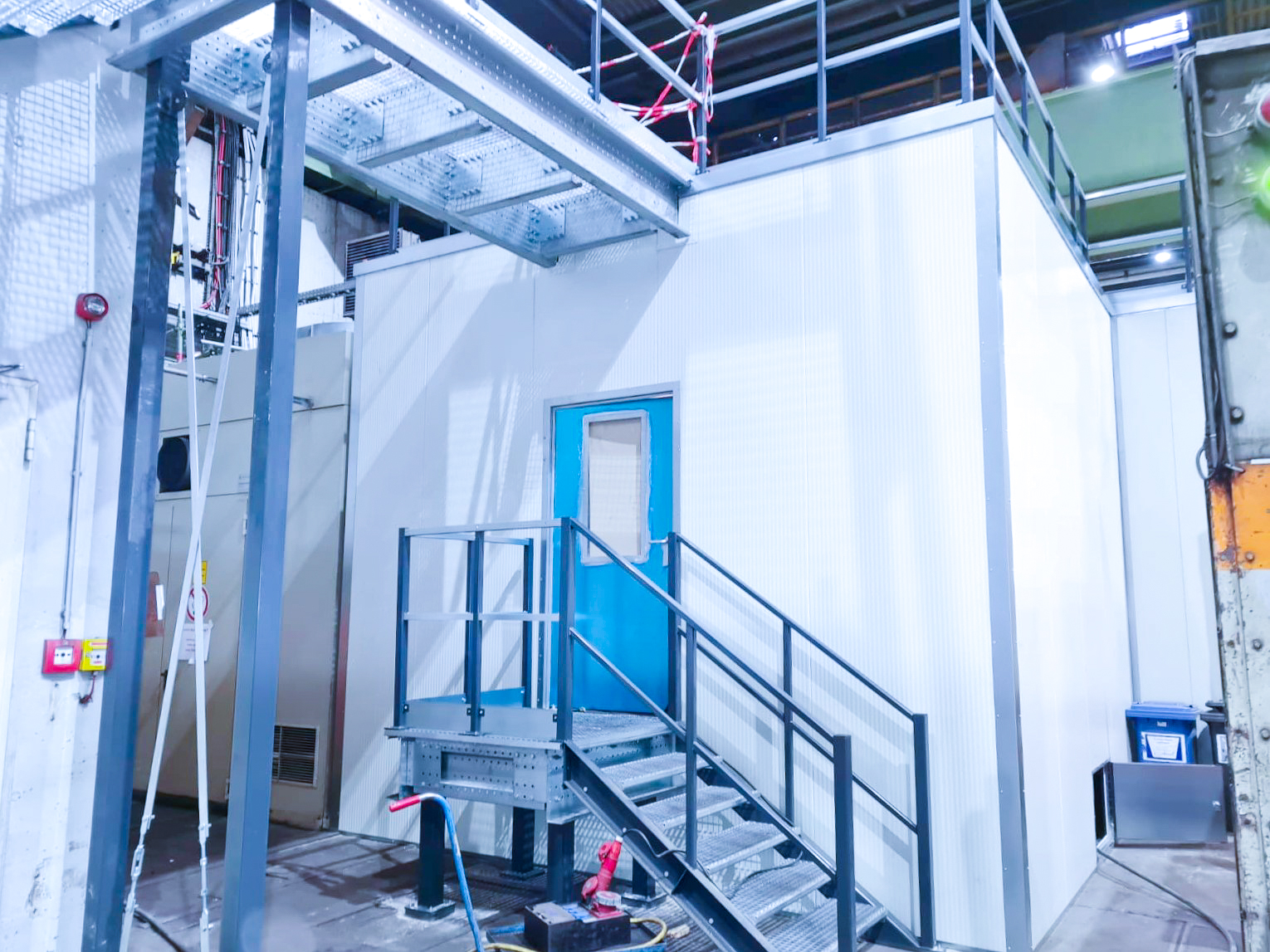

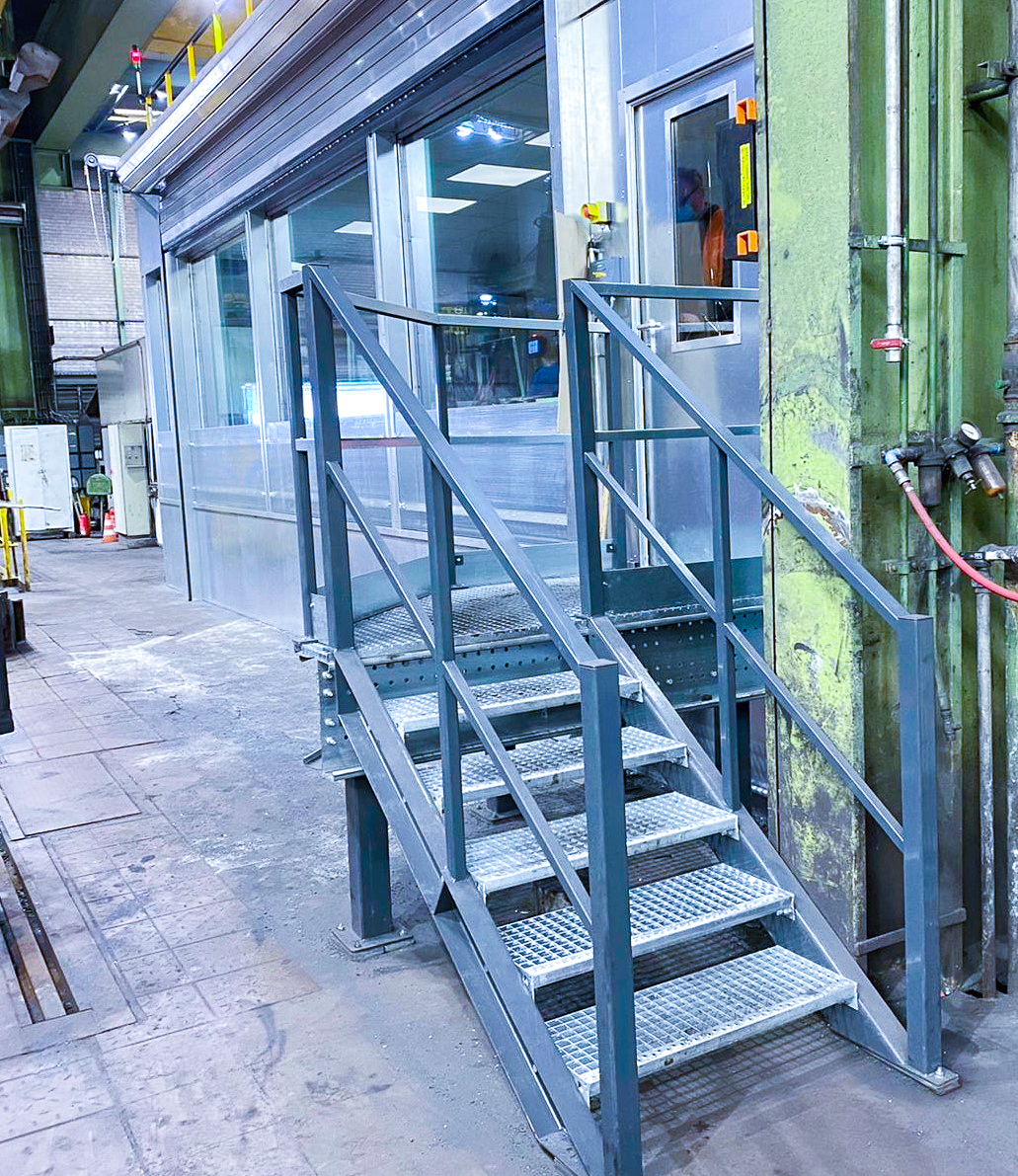

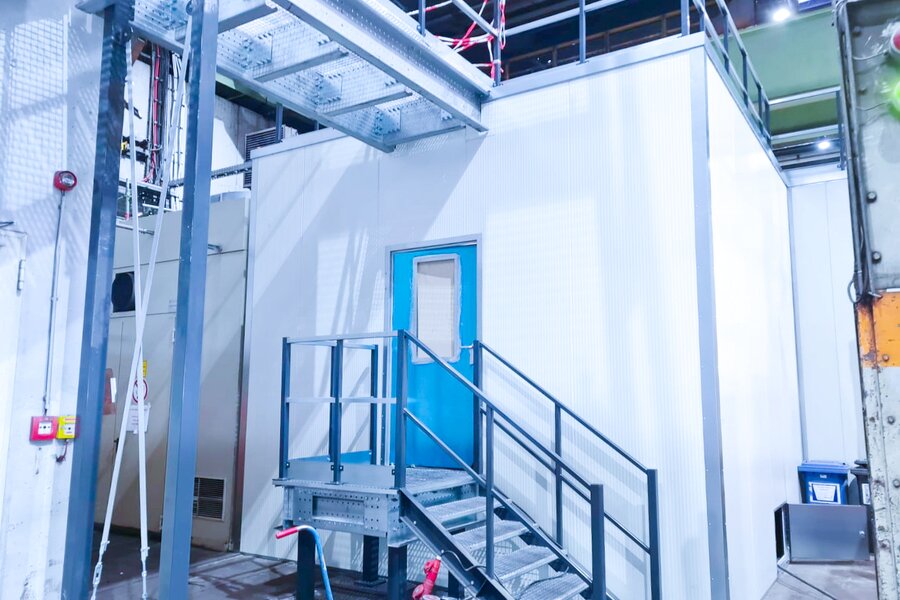

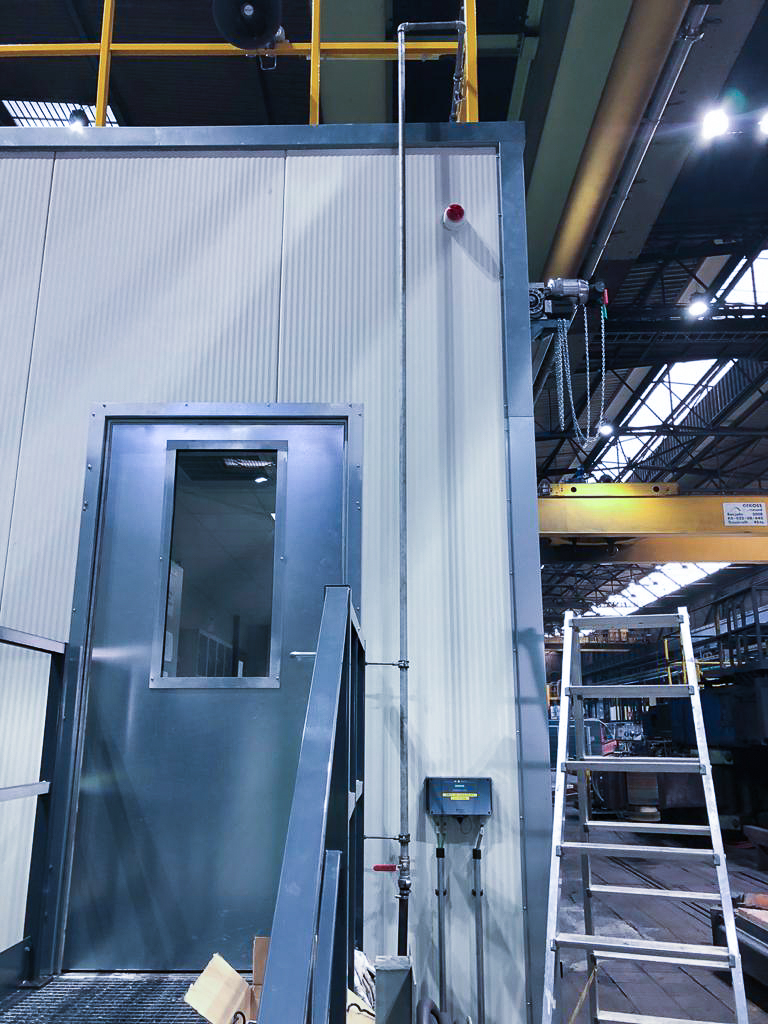

Der Steuerstand wurde in drei Räume aufgeteilt, von denen jeder über eine kleine Treppenanlage mit Podest erreichbar ist. Drehflügeltüren mit Sichtfenster bieten dabei den Zugang zum Steuerstand. Der Einbau einer Rasterdecke dient als Installationsebene von Klima- und Löschanlage und der Verkabelung des Beleuchtungsmaterials. Eine weitere Installationsebene für die Verdrahtung der Steuergeräte befindet sich unter dem Steuerstand. Diese ist durch eingebaute Revisionsklappen zugänglich.

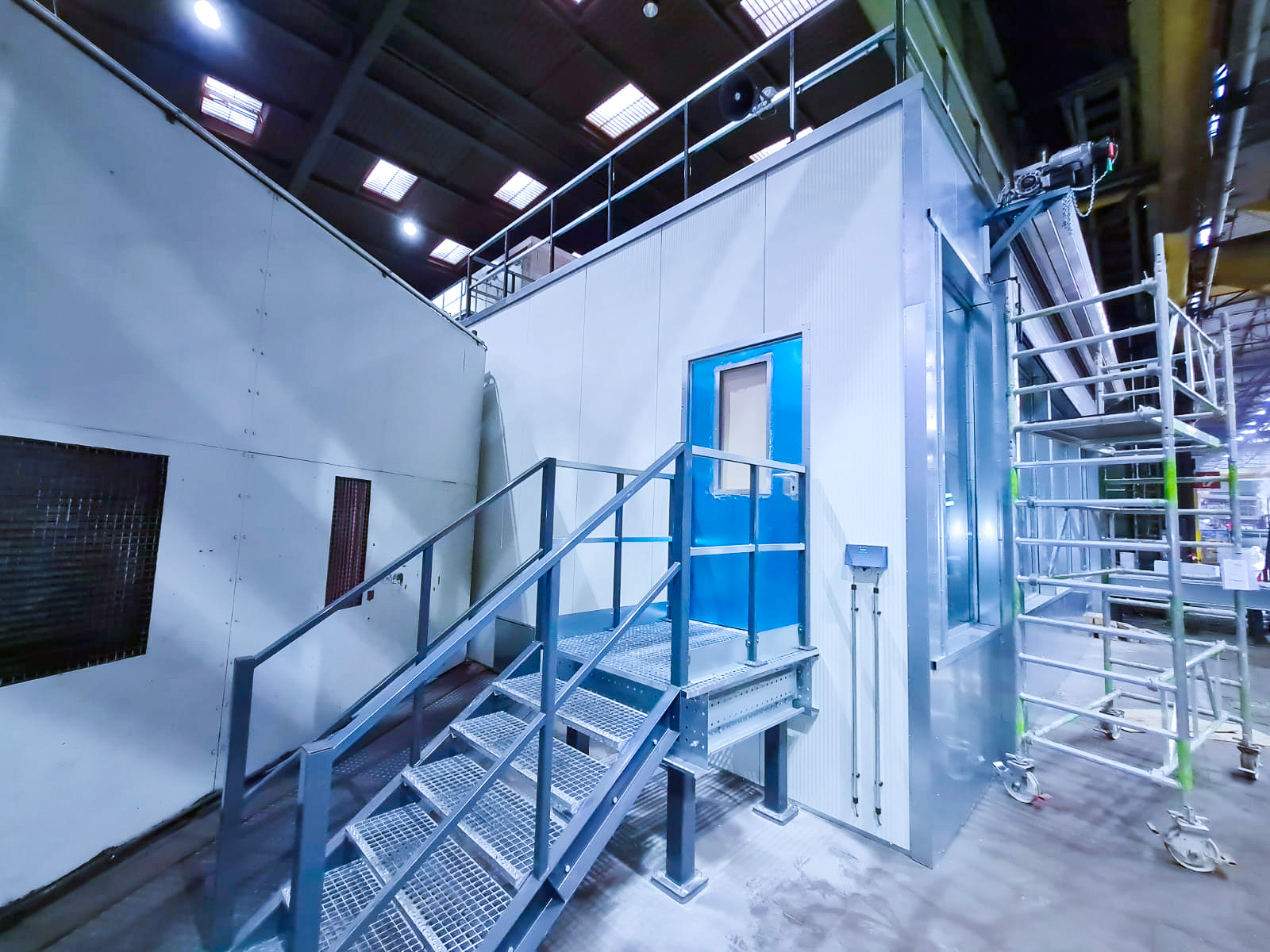

Oberhalb des Steuerstands in einer Höhe von über vier Metern installierten wir eine weitere Stahlbühne. Mit Tränenblechen ausgelegt, wird sie als Aussichtsplattform genutzt. Publikumsgeländer und eine große Zugangstreppe mit Zwischenpodest gehören selbstverständlich zum Lieferumfang. Mit der Stahlbühne im zweiten Obergeschoss ist bereits der Grundstein einer möglichen Erweiterung des Raumsystems gelegt.





Zufriedene Kunden

Thyssenkrupp rothe erde bietet seinen Kundinnen und Kunden weltweit maßgeschneiderte Lösungen in der Fertigung von unter anderem Großwälzlagern, Schwenktrieben und nahtlos gewalzter Ringe. Der Industriebetrieb mit Sitz in Dortmund ist seit 1992 Teil der internationalen Unternehmensgruppe thyssenkrupp AG und verfügt über elf Gesellschaften mit 15 Werken in zehn Ländern.



Wir bedanken uns für den rundum spannenden Auftrag, bei dem es auch für unser Montagepersonal heiß her ging. Denn die Montage erfolgte auf kleinstem Raum bei laufendem Betrieb mit hohen Temperaturen.
